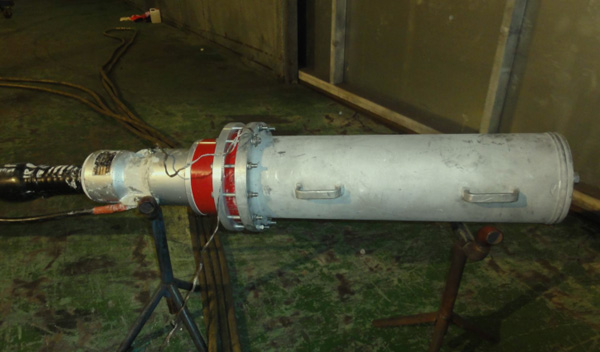

2017 年1 月12日，在使用KF-6901D多功能局放檢測儀局放檢測過程中，發現某變電站內110kV一路電纜終端附近有局放異常信號，110kV 井新一路電纜GIS終端為某電纜附件公司產品，該產品為全干式GIS 終端，型號為YJZGG，出廠日期為2013 年3 月20 日，于同年7 月11日投入運行。使用附帶UHF傳感器檢測，部位分別在A(yíng) 、B 、C 三相電纜GIS終端的環氧樹脂法蘭處。

三相終端均檢測到局放信號，其中終端的環氧樹脂法蘭處，三相終端均檢測到局放信號，其中A 相終端放電幅值最大-30dB。

  使用附帶HFCT局放檢測傳感器與相位線圈分別卡放在A(yíng) 、B 、C 三相電纜GIS終端的接地線上，在三相的地線處均檢測到局放信號，且A 相GIS終端局放信號幅值最大約13000PC 。

檢測數據分析：

檢測結果均表明110kV 井新一路A 相GIS 終端局放信號最大。儀器顯示局放最高幅值分別為A 相13000PC 、B 相6000PC 、C 相3300PC。對HFCT和UHF的特征譜圖進行分析，發現A 、B 、C三相電纜GIS 終端的放電譜圖特征相似，均出現特征相似的放電譜圖；三相GIS 終端的相差均為120 度，因此判斷三相電纜GIS終端處檢測的局放信號為同一個放電源產生。

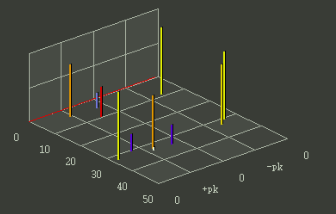

     A相PD圖譜

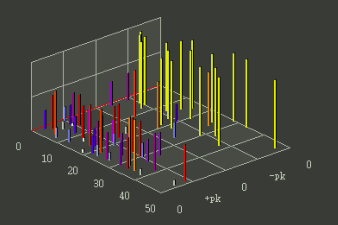

 B相PD圖譜

  C相PD圖譜
